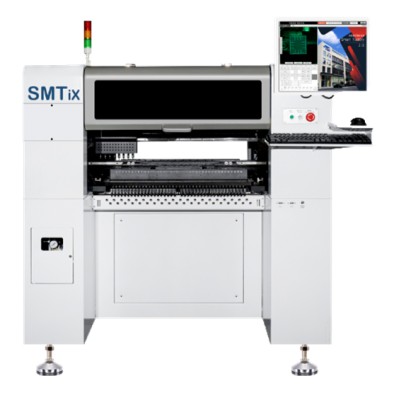

SMT MS8L 96 NX je inline SMD Pick & Place sustav.
Najefikasniji je u svojoj kategoriji po brzini postavljanja, brzini programiranja i kapacitetu feeder-a.
Može primiti do 96 feeder-a tipa NXT.
Preciznost postavljanja iznosi 0,05 mm, uz maksimalni kapacitet od 16.000 komponenti na sat, što ga čini idealnim strojem za proizvodnju malih serija.
Uz stroj se isporučuju 2 kolica za nosače rola
GLAVNE ZNAČAJKE
Brzina postavljanja i kapacitet feeder-a
Stroj je opremljen s 10 kamera: 1 za prepoznavanje fiduciala, 8 brzih kamera za mlaznice za postavljanje i 1 visokoprecizna kamera za čipove
Radi u Windows® okruženju
Softver uključuje biblioteku komponenti
Softver automatski optimizira učitavanje i rutiranje
|
Model |
MS8L 96 NX |
|
Preciznost postavljanja |
0.05mm |
|
Ponovljivost |
0.05mm |
|
Preciznost pozicioniranja |
0.01mm |
|
Kontinuirano radno vrijeme |
Može raditi kontinuirano >24 sata bez zaustavljanja |
|
Brzina postavljanja |
16000 kom/h |
|
Brzina vizualne inspekcije |
12000-15000 kom/h |
|
Područje postavljanja |
460*350 mm bez ladice -- 50*50 mm |
|
460*233 mm s ladicom -- 50*50 mm |
|
|
Raspon komponenti |
Kompatibilan s komponentama tipa 0201, 0402, 0603, 0805, 1206, LED, diode, tranzistori, SOT i BGA do 30*30 mm. Za komponente s rasterom većim od 0,3 mm, kao što su GFP, BGA itd., moguće je postavljanje nestandardnih komponenti uz vizualnu prilagodbu. |
|
Zaštita kruga |
Diferencijalni prekidač, cijela oprema u skladu s CE standardima |
|
Napajanje |
AC 230V 50/60Hz 1000W |
|
Dimenzije |
S ambalažom: L1920 × W1510 × H1450 mm |
|
Samo stroj: L1470 × W1480 × H1640 mm |
|
|
Težina opreme |
S ambalažom: 1300 kg |
|
Samo stroj: 850 kg |
