Model

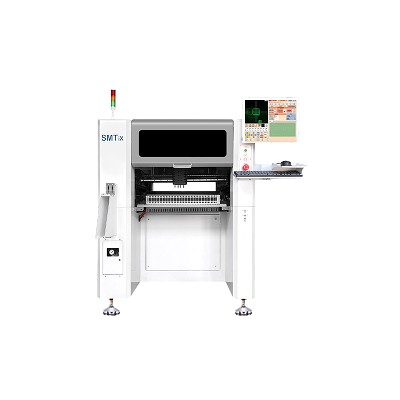

SMT MS4L 64NX

Točnost postavljanja

0.05mm

Točnost ponovljivosti

0.05mm

Točnost pozicioniranja

0.01mm

Vrijeme neprekidnog rada

Može raditi neprekidno >24 sata bez zaustavljanja

Brzina postavljanja

8000-11000 cph

Područje postavljanja

50x50-410x360mm

Raspon postavljanja

Kompatibilan s komponentama tipa 0201, 0402, 0603, 0805, 1206, LED, diode, tranzistori, SOT i BGA komponente do 30*30 mm.

Za komponente s rasterom pinova većim od 0,3 mm, kao što su GFP, BGA itd., moguće je postavljanje nestandardnih komponenti uz vizualnu prilagodbu.

Sustav glava za postavljanje

Broj glava za postavljanje

4

Vrste mlaznica

Kompatibilno s JUKI mlaznicama

Raspon kuta komponente

±180°

Maksimalna visina komponente

=20mm

Način preuzimanja

Piano tip

Sustav uvlačenja

Pozicije feedera

68 pozicija (na temelju 8 mm feedera)

Vrsta feedera

Električni feederi, vibracijski feederi, IC ladice itd.

Kompatibilne vrste feedera

NXT feederi

Pozicije IC ladice

1 ladica

Sigurnosni sustav

Funkcija alarma za podizanje feedera

Način učitavanja

Automatska raspodjela materijala, s automatski određenim koordinatama preuzimanja

PCB transportni sustav

Debljina PCB-a

=3 mm; u automatskom načinu rada potreban je rub za obradu od 3-5 mm

Način podešavanja širine vodilice

električno podešavanje putem softvera

Način transporta

Zadano slijeva nadesno, podržava povezivanje s obje strane, uz trostupanjski transport

Sigurnosni sustav

Antistatički transporter, senzori prijenosa ploča, podrška za MES signale

Zračni sustav

Izvor vakuuma

Vakuumska pumpa

Vakuumski mehanizam

Ventil za prekid vakuuma velike brzine

Tlak zraka

0,5-0,7 MPa

Zahtjevi za izvor zraka

Uređaj za odvajanje ulja i vode, zahtijeva vanjski priključak od = 60 L, filtraciju prašine i uređaj za stabilizaciju tlaka zraka

Sustav upravljanja kretanjem i programiranja

Operativni sustav

Temeljen na Windowsu

Upravljačka jedinica

Industrijsko računalo s Intel procesorom visokih performansi

Pogonski sustav

Brzi DSP pogon, AC servo motor

Sigurnosni sustav

Tipka za hitno zaustavljanje, trobojno alarmno svjetlo, prepoznavanje usporavanja/zaustavljanja pri otvaranju poklopca

XY vodilica

Linearna vodilica + precizno kuglično vreteno

Način kretanja XY osi

Optimizirano ubrzavanje/usporavanje po krivulji, linearna interpolacijska povezanost, integrirani interpolacijski algoritam

Zaštita kretanja

Vrlo izdržljivi kabelski lanci i fleksibilni kabeli

Sustav prepoznavanja

Oprema za prepoznavanje

1 kamera za pozicioniranje fiduciala, 4 brze kamere za prepoznavanje, 1 visokoprecizna kamera

Monitor

17-inčni industrijski upravljački zaslon

Način snimanja slike

Vizualno prepoznavanje centriranja

Način prepoznavanja

Istovremeno prepoznavanje na 4 glave

Prepoznavanje fiduciala

Ručno/automatsko pozicioniranje

Funkcije korekcije

Automatska korekcija nedostajućih komponenti, automatska korekcija kuta komponente, automatsko odbacivanje neispravnih komponenti

Način programiranja

Uvoz pick&place datoteke, sinkronizacija s bibliotekom komponenti, optimalno planiranje trajektorije, optimalno planiranje putanje

Kompatibilni formati datoteka

CSV/TXT datoteke mogu se izravno uvoziti

Zaštita strujnog kruga

Diferencijalni prekidač, cijela oprema usklađena je s CE standardima

Napajanje

AC 230V 50/60Hz 1000W

Dimenzije

S pakiranjem: L1260 × W1450 × H1640 mm

Samo stroj: L1160 × W1340 × H1450 mm

Težina opreme

S pakiranjem: 780 kg

Samo stroj: 690 kg
