Značajke:
⚫ In-line glodalni separator, automatsko umetanje ploče, automatsko rezanje, automatsko
izbacivanje ploče, značajno poboljšava učinkovitost proizvodnje i smanjuje troškove rada.
⚫ Sustav je opremljen CCD vizualnim sustavom za poravnanje radi povećanja točnosti
i učinkovitosti rezanja te sprječavanja pogrešnog rukovanja.
⚫ X i Y osi koriste visoko precizne module otporne na prašinu kako bi se osigurala stabilnost
rezanja i visoka preciznost.
⚫ Standardni laserski uređaj za mjerenje iz Japana otkriva je li PCBA ravan.
⚫ Automatsko preuzimanje koristi vakuumske usisne čašice za premještanje.
⚫ Nezavisni CNC upravljački sustav omogućuje integriranu kontrolu s visokom stabilnošću
petlje, visokom preciznošću, brzom reakcijom i prijenosom, te snažnom otpornošću na smetnje.
⚫ Upravljačko sučelje uređaja podržava kineski/engleski jezik, a softver je jednostavan za
korištenje i pogodan za inženjere.
⚫ Ima funkcije ravnog, lučnog i neregularnog rezanja, te otkrivanje puknutog i pomaknutog noža.
⚫ Automatska izmjena alata s visokobrzinskom glavom (max: 8000rpm) iz Njemačke
Sycotec, nisko opterećenje pri rezanju, visoka preciznost, poboljšana učinkovitost rezanja i
automatska izmjena alata za potpuno automatizirani rad.

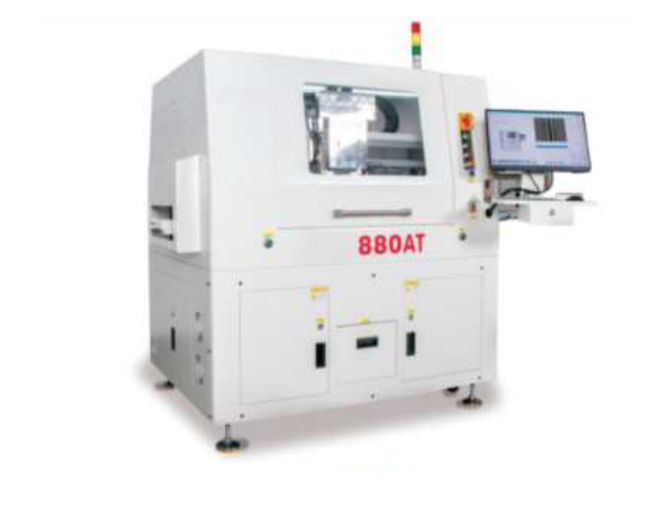

Brošura za In-Line PCB Router
Konfiguracije:
1. Struktura za hvatanje čeljustima
Proizvod se stavlja u stezni držač na obradi, nakon obrade se vraća u stazu
za nastavak proizvodnog procesa.
2. Posebni nosači za razdvajanje proizvoda koji se ubacuju u tračnicu
3. Posebni nosači za rezanje proizvoda s tračnicom za izbacivanje
Nakon rezanja, stezni hvatač stavlja cijeli nosač proizvoda na izlaznu tračnicu
za prijenos u sljedeći proizvodni proces.
4. Metoda automatske izmjene alata
1. Koristi se automatski izmjenjivač alata s njemačkom glavom. Štedi vrijeme,
automatizira, smanjuje ljudske pogreške, visoka preciznost i stabilnost.
2. Ugrađen magazin s 5 grupa glodala za jednostavnu izmjenu glodala, pogodno
za razne potrebe rezanja podsklopova.
5. Struktura za preuzimanje s vakuumskom usisnom čašicom
1. Uređaj za umetanje i izbacivanje: automatsko umetanje i izbacivanje (modularna vakuumska
usisna čašica, vakuumski sustav, nezavisno upravljanje).
2. Prijenosna struktura: X2 osi, usisne osi Z2, Z3, AC servo upravljanje.
3. Brzina preuzimanja ploče: 0-1000mm/s (podesiva).
6. Način izbacivanja sa specijaliziranim nosačem proizvoda
Vakuumske usisne čašice preuzimaju os izrezanog proizvoda i u jednom potezu
ga stavljaju u specijalizirani nosač proizvoda za prijenos u sljedeću fazu proizvodnje.
