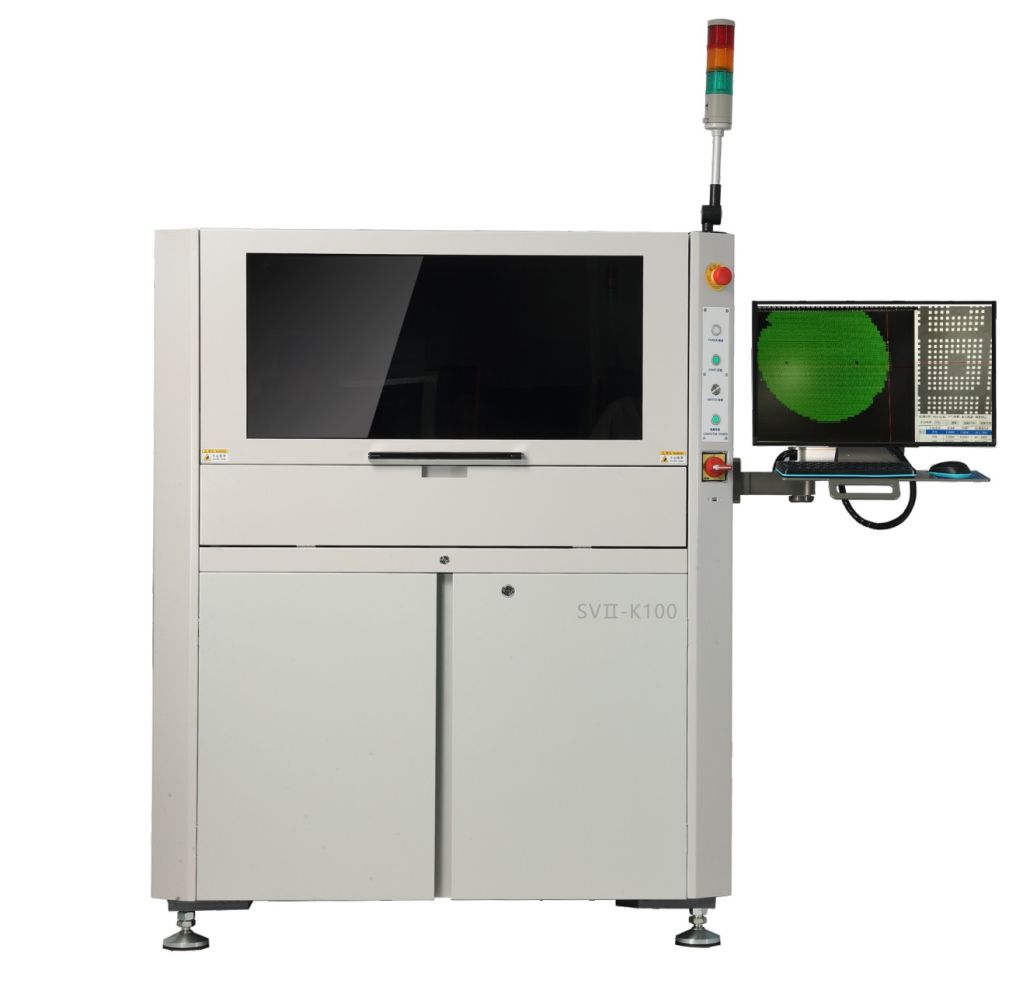

Sustav za inspekciju šablona SVII-K100 predstavlja vrhunsko rješenje u području provjere lemne paste, osiguravajući najvišu kvalitetu u procesima ispisa šablona. Kao ključni alat u SMT (Surface Mount Technology), ovaj sustav pruža precizne i sveobuhvatne rezultate inspekcije, ključne za očuvanje integriteta elektroničkih sklopova. Sljedeći sažetak prikazuje atribute i funkcionalnosti proizvoda, naglašavajući zašto je SVII-K100 nezamjenjiv za sve operacije koje prioritiziraju preciznost i pouzdanost.
U središtu ispitnog sustava za šablone nalazi se robustan operativni sustav, Windows 10, koji nudi stabilno i korisniku prilagođeno sučelje. Ova poznata platforma omogućuje operaterima jednostavno rukovanje značajkama i postavkama sustava bez opsežne obuke, čineći SVII-K100 pristupačnim i učinkovitim. Odabir Windows 10 također donosi pogodnosti brojnih kompatibilnih softverskih alata i podrške za taj operativni sustav.
SVII-K100 se odlikuje naprednim sustavom rasvjete, stručno dizajniranim za poboljšanje procesa inspekcije. Gornje crveno koaksijalno svjetlo pruža ujednačeno osvjetljenje površine šablona, omogućujući otkrivanje sitnih oštećenja koja bi mogla ugroziti proces ispisa. Donje osvjetljenje obuhvaća prilagođeno bijelo LED svjetlo, projektirano za optimalnu jasnoću i kontrast pri inspekciji donje strane šablona. Ovaj dvostruki sustav rasvjete osigurava temeljitu provjeru svih aspekata šablona, sprječavajući neprimijećene nepravilnosti.
Ono što zaista izdvaja SVII-K100 jest metoda inspekcije, koja koristi tehnologiju 3D AOI (Automated Optical Inspection). Ovaj napredni pristup omogućuje trodimenzionalnu inspekciju šablona, osiguravajući detekciju i najsuptilnijih varijacija visine, oblika i poravnanja. 3D AOI mogućnost ključna je za prepoznavanje potencijalnih problema koji mogu uzrokovati pogreške pri lemljenju, spojnice ili nedovoljne količine lemne paste.
Sustav za inspekciju šablona također se ističe visokom rezolucijom. Impresivna rezolucija od 10 µm omogućuje SVII-K100 da otkrije i najmanje nesavršene detalje i potencijalne nedostatke u procesu ispisa šablona. Ova visoka rezolucija je prijeko potrebna s obzirom na sve manje komponente i udaljenosti među lemljenim točkama, gdje male razlike mogu uzrokovati značajne probleme u konačnom proizvodu.
Model SVII-K100 utjelovljuje precizno inženjerstvo, razvijeno prema najstrožim standardima za inspekciju šablona. Njegova robusna konstrukcija i vrhunske značajke osiguravaju izvanredne performanse i neprimjetnu integraciju u bilo koju SMT liniju. Sustav SVII-K100 svjedoči o predanosti kvaliteti i učinkovitosti u industriji elektronike.
Ukratko, sustav za inspekciju šablona SVII-K100 sofisticirano je i pouzdano rješenje za svaku organizaciju koja zahtijeva najviše standarde pri ispisu šablona. Sa sustavom Windows 10, inovativnim sustavom osvjetljenja, 3D AOI metodom inspekcije i ultravisokom rezolucijom, ova mašina spremna je revolucionirati proces inspekcije, osiguravajući besprijekoran ispis šablona i krajnju kvalitetu elektroničkih sklopova. SVII-K100 predstavlja ulaganje u preciznost, učinkovitost i pouzdanost – neizostavan alat u elektroničkoj proizvodnji.
| Tehnički parametar | Opis |
|---|---|
| Brzina inspekcije | do 0,5/s po FOV-u |
| Sučelje | Ethernet/Wifi |
| Vidno polje | do 18,6 mm × 14 mm |
| Dimenzije | 1130 mm × 1215 mm × 1500 mm |
| Softver | Vlasnički |
| Model | SVII-K100 |
| Težina | 830 kg |
| Sustav rasvjete | Gornja: crveno koaksijalno svjetlo; donja: prilagođeno bijelo LED svjetlo |
| Rezolucija | 10 µm |
| Operativni sustav | Windows 10 |
Sustav SVII-K100 za inspekciju šablona je napredno rješenje dizajnirano da zadovolji stroge zahtjeve moderne proizvodnje elektronike. Precizno izrađen u Kini, ovaj sustav visoke rezolucije namijenjen je za otkrivanje defekata ispisa šablona koji mogu utjecati na kvalitetu konačnog proizvoda. Sa CE certifikatom, SVII-K100 ispunjava najviše standarde sigurnosti i kvalitete, čineći ga pouzdanim dodatkom svakoj proizvodnoj liniji.
SVII-K100 dostupan je tvrtkama svih veličina – od malih radionica do velikih industrijskih pogona. Sustav se može pohvaliti izvanrednom rezolucijom od 10 µm, što omogućuje snimanje najsitnijih detalja s iznimnom jasnoćom. Ova razina detaljnosti ključna je za prepoznavanje problema prije nego što rezultiraju skupim preinakama ili otpadom.
Sustav podržava Ethernet i Wifi sučelja, nudeći fleksibilnost za integraciju u različite proizvodne okoline. Za napajanje je dovoljna standardna 220 V AC, 50/60 Hz veza, čime je pogodan za pogone diljem svijeta.
S vidnim poljem od 18,6 mm × 14 mm, SVII-K100 brzo i učinkovito ispituje velike površine šablona. To vidno polje, zajedno s impresivnom brzinom inspekcije od 0,5/s po FOV-u, omogućuje brze i temeljite provjere, minimizirajući vrijeme zastoja i održavajući visoku produktivnost.
Ova mašina idealna je za različite primjene, uključujući linije za montažu elektronike gdje je precizno ispisivanje lemne paste ključno za konačnu funkcionalnost proizvoda. U masovnoj proizvodnji – gdje je vrijeme bitno – brza inspekcija SVII-K100 osigurava da kontrola kvalitete ne postane usko grlo proizvodnog procesa.
Sveukupno, SVII-K100 je snažan i svestran alat, primjenjiv u mnogim proizvodnim scenarijima gdje je preciznost ispisa šablona kritična. Robusni dizajn, visoka rezolucija slike i brza radna brzina čine ga neophodnim za kvalitetu u elektroničkoj industriji i srodnim područjima.
Broj modela: SVII-K100
Zemlja podrijetla: Kina
Certifikat: CE
Napajanje: 220 V AC, 50/60 Hz
Brzina inspekcije: do 0,5/s po FOV-u
Operativni sustav: Windows 10
Vidno polje: do 18,6 mm × 14 mm
Sučelje: Ethernet/Wifi
Instalacija i postavljanje: Naš tehnički tim pruža profesionalne usluge instalacije i postavljanja kako bi osigurao pravilnu konfiguraciju sustava za vaše specifične potrebe, uključujući kalibraciju, testiranje i početnu obuku operatera.
Obuka: Nudimo detaljne obuke za operatere i osoblje za održavanje. Te se obuke bave radom stroja, navigacijom kroz softver, rutinskim održavanjem i postupcima otklanjanja poteškoća.
Nadogradnje softvera: Naš softver redovito se nadograđuje radi poboljšanja funkcionalnosti, dodavanja novih značajki i poboljšanja korisničkog iskustva. Nudimo jasne upute za nadogradnju kako biste uvijek imali najnoviju verziju.
Preventivno održavanje: Redovito održavanje je ključno za dugotrajnost i radnu učinkovitost sustava za inspekciju šablona. Pružamo vodiče i rasporede za preventivno održavanje kako biste izbjegli zastoje i produžili vijek opreme.
Podrška na daljinu: U slučaju problema, naš tim pruža podršku na daljinu. Pomoću najnovijih dijagnostičkih alata možemo riješiti mnoge probleme bez odlaska na lokaciju.
Servis na licu mjesta: Ako se problem ne može riješiti na daljinu, nudimo servis na lokaciji. Naši kvalificirani tehničari dolaze na vaš objekt kako bi promptno dijagnosticirali i otklonili problem.
Zamjenski dijelovi: Dostupni su svi rezervni dijelovi za sustav za inspekciju šablona. Svi dijelovi su vrhunske kvalitete i specijalno dizajnirani za kompatibilnost s vašim sustavom.
Tehnička dokumentacija: Uz sustav dolazi kompletna tehnička dokumentacija, uključujući korisničke priručnike, dijagrame, popise dijelova i vodiče za održavanje, pružajući vam potpunu kontrolu nad radom i servisiranjem opreme.
Vaše zadovoljstvo i uspjeh važni su nam. Naš cilj je osigurati vam podršku i usluge potrebne da sustav SVII-K100 radi optimalno.
