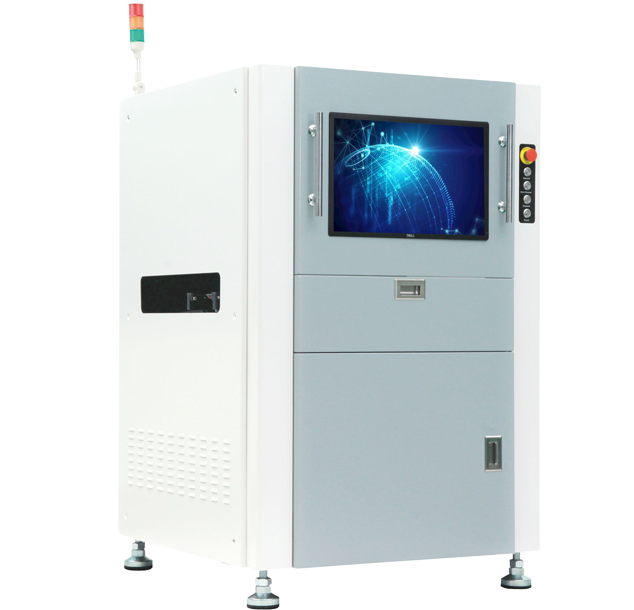

ZNAČAJKE PROIZVODA
Visoka preciznost · Velika brzina · Visoke performanse
Platforma za preciznu kontrolu
Pokretna platforma koristi sustav s dvostrukim pogonom, velika brzina, stabilnost, bez vibracija, bez buke
Industrijska kamera velike brzine
Višestruki sustav projekcije rešetki
N-korak fazni algoritam temeljen na moire tehnici s bijelim svjetlom,
osigurava visoku točnost inspekcije; dostupne su različite rešetke za bolje osvjetljenje i sjene.
Integrirani napredni algoritam detekcije – može otkriti lebdeće čipove i podignute IC pinove
Jedinstvena 3D tehnologija rekonstrukcije oblaka točaka znatno poboljšava preciznost i mogućnost otkrivanja, učinkovito pokrivajući slijepe točke 2D inspekcije; teško uočljivi IC pinovi u 2D mogu se detektirati, a stopa otkrivanja lebdećih dijelova može doseći 100%.
Kompletan i sofisticiran sustav vizualnog prepoznavanja
Zahvaljujući dubokoj integraciji 12MP COAXPRESS ultra-brze kamere i nekoliko 1080P digitalnih projektora, uz višestupanjsko RGBW LED toranjsko osvjetljenje i 360° digitalnu projekciju bez mrtvih kutova, postiže se učinkovito snimanje slike i realistična vizualizacija.
Prava 3D slika u boji
Profilometrija mjerenja faze (PMP) bazirana na
sinusoidalnoj projekciji strukturirane rešetke,
višestruke slike s diskretnim faznim pomacima koriste se za
računanje fazne distribucije, triangulacijom se dobiva
precizan volumen i kontura objekta,
što omogućuje prikaz realne 3D slike u boji.
Specifikacije
| KATEGORIJA | STAVKA | SPECIFIKACIJA |
| Inspekcijski sustav | Kamera | Digitalna CCD kamera 12MP velike brzine |
| Rezolucija | 10 µm (standard), 15 µm (opcija) | |
| Leća | Telecentrična leća | |
| Osvjetljenje | RGBW LED prstenasta svjetlost | |
| Projekcijski sustav | 4-smjerne projekcijske rešetke | |
| Vidno polje (FOV) | 60×45 mm (15 µm) □ 40×30 mm (10 µm) □ |
|
| Vrijeme po slici | <0,5 s | |
| Vrste grešaka | Nedostaje, pomaknuto, nagnuto, „tombstone”, „billboard”, prevrnuto, obrnuta polaritet, pogrešno, oštećeno, prelijevanje, nedostatak, kratki spoj, dimenzija, podignut čip, podignuti pin | |
| Minimalna komponenta | 01005 & 0,3 mm raster (15 µm) | |
| Raspon mjerenja visine 3D | -2~20 mm | |
| Rezolucija visine | 0,4 µm | |
| Točnost visine na certificiranom cilju | ±3 µm | |
| GR&R | <1% @ 3 sigma | |
| Deformacija PCB-a | ±5 µm (2%) | |
| Mehanički sustav | PCB transport | Slijeva nadesno ili zdesna nalijevo (jednim klikom) |
| Fiksacija PCB-a: odozdo prema gore, korekcija savijenosti PCB-a | ||
| Automatsko umetanje i vađenje PCB-a, podesivi razmak, SMEMA standard | ||
| Visina transportera: 900 ± 20 mm | ||
| Veličina PCB-a | 50×50 mm – 510×460 mm (opcija 510×510 mm) | |
| Debljina PCB-a | 0,5 – 5,0 mm | |
| Razmak komponenti | GORE ≤50 mm, DOLJE ≤50 mm (prilagođeno po potrebi) | |
| Pogon | AC servo motor, kamera se pomiče u X/Y smjerovima | |
| Preciznost pozicioniranja | <10 µm | |
| Brzina pomaka | Standardno: 500 mm/s, Maksimalno: 800 mm/s | |
| Softverski sustav | Operativni sustav | Microsoft Windows Win10 X64 |
| Rad | Grafičko programiranje, kineski, engleski | |
| Programiranje | CAD, ručno programiranje, podrška za offline programiranje (opcija) | |
| Računalo | CPU: Intel i9, RAM: 128 GB, SSD: 1 TB + HDD: 2 TB, GPU: RTX 1650 | |
| Zaslon | LED 24” | |
| Mreža | Upravljanje više uređaja | Operator može upravljati s više identičnih strojeva putem jedne kontrolne stanice |
| Mreža | NG podrška, provjera i ispravak pogrešaka PCBA na servisnoj stanici | |
| Komunikacijski port | SMEMA, RS232, RJ45 | |
| Ostalo | Dovod zraka | 0,5 MPA, 80 cm³/min |
| Dimenzije stroja | 1200×1280×1660 mm | |
| Masa | ~850 kg | |
| Napajanje | AC220V ±10%, jednofazno 5A, 50/60 Hz, potrošnja 1000W, s integriranim UPS-om | |
| Radno okruženje | Temperatura: 10–40 ℃, Vlažnost: 30–80% RH |
