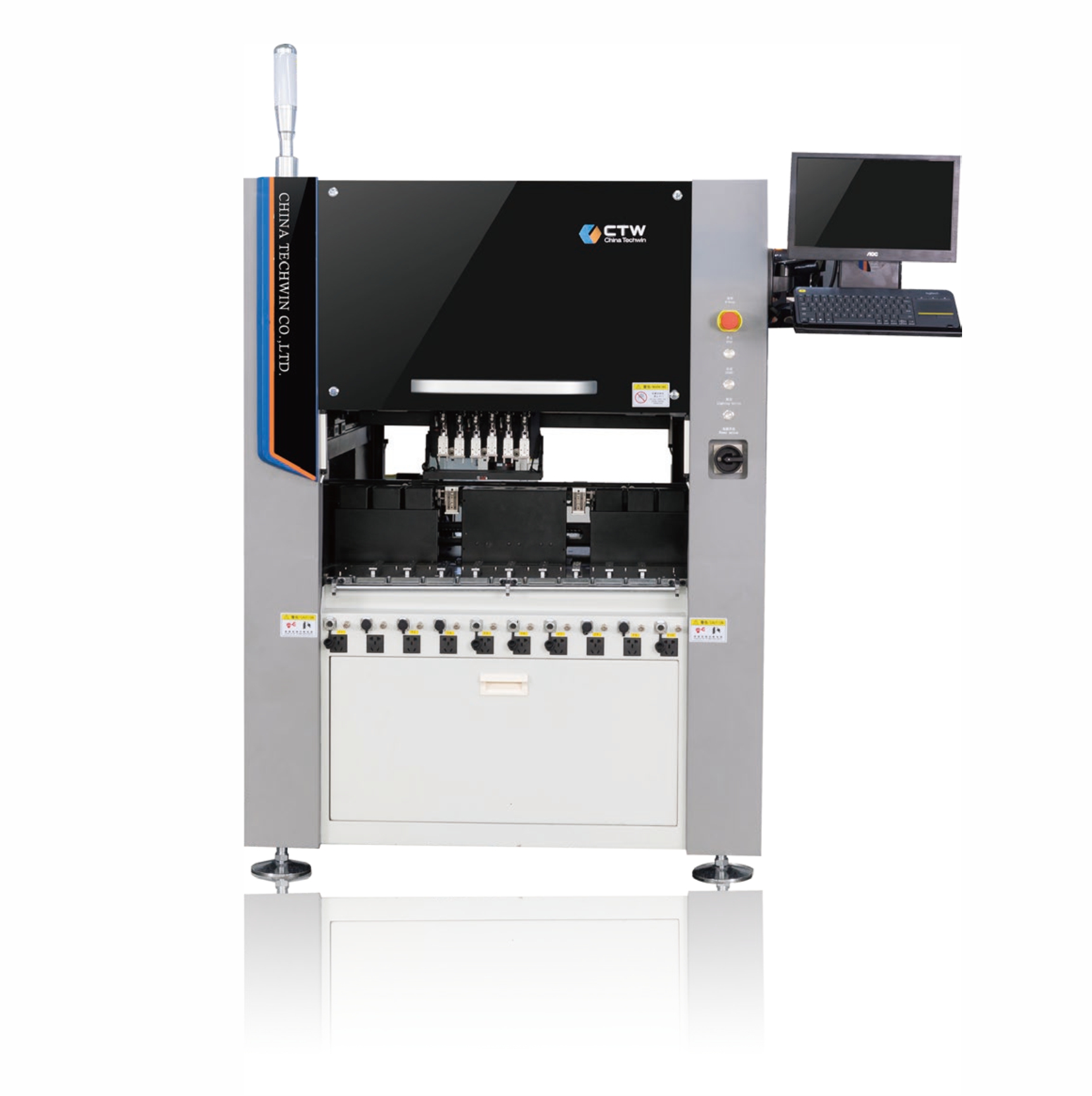

Visoko precizen avtomatski stroj za vstavljanje komponent nepravilnih oblik
TechWin CAM-20M je visoko zmogljiv avtomatski stroj za vstavljanje komponent nepravilnih oblik. Ima dvojni pogon na Y osi, napreden CCD vizualni sistem in inteligentne funkcije za hitro in visoko natančno proizvodnjo.
Glavne lastnosti
Y-os z dvojnim pogonom – hitrejša hitrost in višja natančnost
Modularna vezja – hitrejše odpravljanje napak
Opozorilo o zatiku / pomanjkanju materiala – poveča razpoložljivost opreme
Samodejno preverjanje električnih vrednosti pred vstavljanjem – preprečuje okvare stroja
Samodejno iskanje lukenj za vstavljanje, nastavljiva hitrost, fleksibilna proizvodnja
Inteligentna funkcija izogibanja – obravnava intenzivne proizvodne značilnosti
Inteligentno počasno spuščanje – zmanjšuje skakanje delov in izboljšuje kakovost vstavljanja
Opozorilo o sili vstavljanja – izboljšuje kakovost in ščiti material
Brez zastojev pri dopolnjevanju materiala – povečuje razpoložljivost opreme
Samodejno dopolnjevanje vložkov – inteligentna proizvodnja
Odmetavanje slabega materiala – zmanjšuje napake pri vstavljanju
Standardna funkcija rezanja traku – enostavno vzdrževanje 5S
Vizualna lokalizacija Mark – višja natančnost prepoznavanja vstavljanja
Hkratno pobiranje in hkratno fotografiranje – učinkovitejše vstavljanje
Upravljanje z več privilegiji – preprečuje zlorabo osebja
Vizualno podprto programiranje – lažje programiranje
Samodejna statistika proizvodnih podatkov – digitalizirana proizvodnja
Tehnične specifikacije
Model
CAM-20M
Velikost stroja
1600 × 1600 × 1700 mm
Teža stroja
1500 kg
Napajanje
220V, 50-60Hz
Skupna moč
< 4 kW
Dovod zraka
0.5-0.7 MPa
Poraba zraka
<50 L/min
Hrup
<75 dB
Velikost PCB
Standard: 70×70 – 450×400 mm
Natančnost vstavljanja
±0.05 mm
Hitrost vstavljanja
Teoretična vrednost: 0.52 s/kos (ne vključuje časa transporta PCB)
