TechWin CAM-20 Avtomatski stroj za vstavljanje komponent THT

Visoko precizen avtomatski stroj za vstavljanje komponent nepravilnih oblik

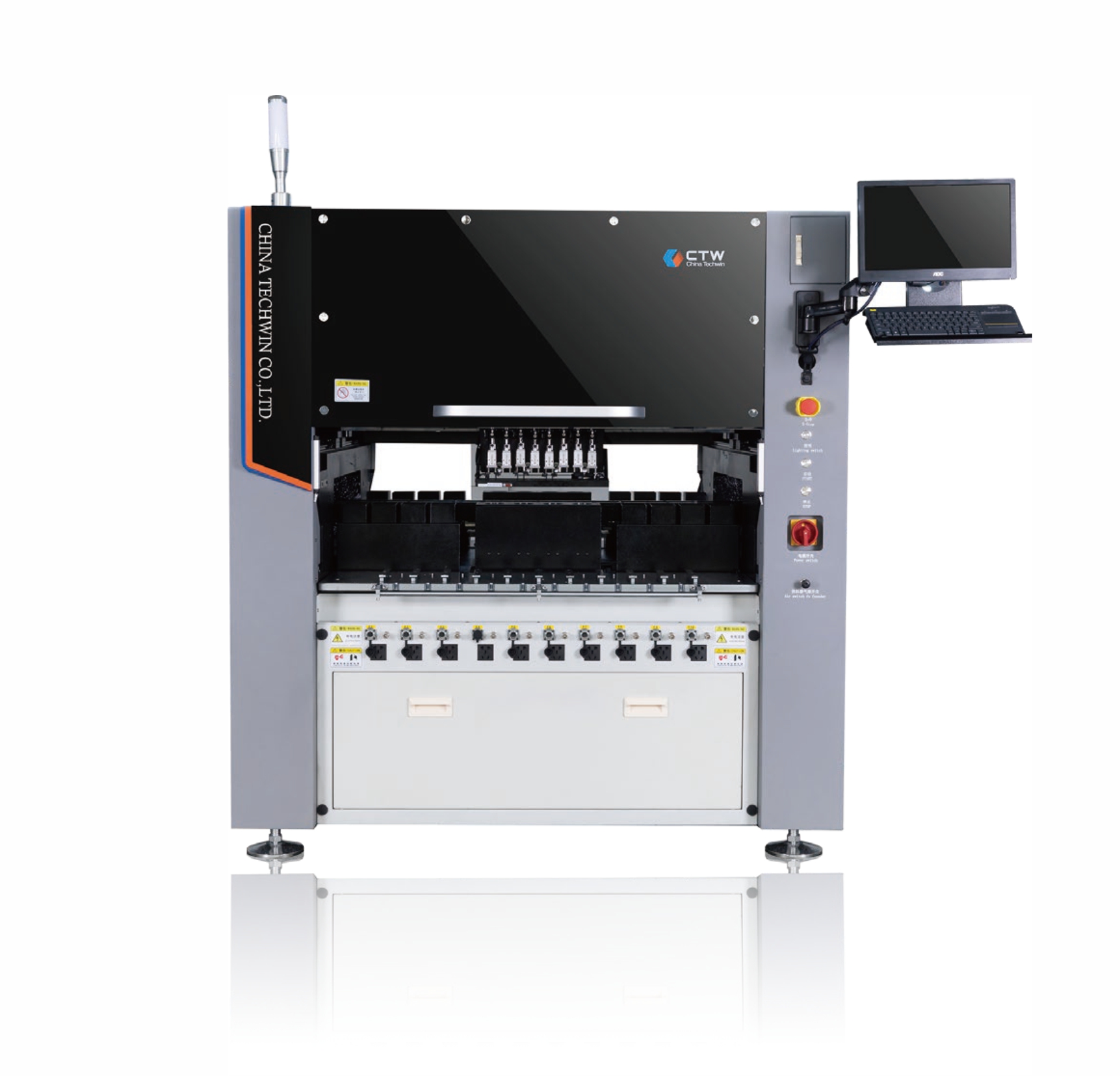

TechWin CAM-20 Odd-form Insertion Machine

TechWin CAM-20 je visoko zmogljiv avtomatski stroj za vstavljanje komponent nepravilnih oblik. Ima dvojni pogon na Y osi, napreden CCD vizualni sistem in inteligentne funkcije za hitro in visoko natančno proizvodnjo.

Glavne lastnosti

Y-os z dvojnim pogonom za hitrejše hitrosti in višjo natančnost
Modularna vezja za hitrejše odpravljanje napak
Opozorila o zatiku / pomanjkanju materiala za izboljšanje razpoložljivosti opreme
Samodejno preverjanje električnih vrednosti pred vstavljanjem za preprečitev okvar stroja
Samodejno iskanje lukenj za vstavljanje, nastavljiva hitrost vstavljanja, fleksibilna proizvodnja
Inteligentna funkcija izogibanja za obravnavo intenzivnih proizvodnih značilnosti
Inteligentno počasno spuščanje za zmanjšanje skakanja delov in izboljšanje kakovosti vstavljanja
Opozorilo o sili vstavljanja za izboljšanje kakovosti in preprečitev poškodb materiala
Brez zastojev pri dopolnjevanju materiala – povečuje razpoložljivost opreme
Samodejno dopolnjevanje vložkov – inteligentna proizvodnja
Odmetavanje slabega materiala – zmanjšuje napake pri vstavljanju
Standardna funkcija rezanja traku za enostavno 5S vzdrževanje
Vizualna lokalizacija Mark z višjo natančnostjo prepoznavanja vstavljanja
Hkratno pobiranje in hkratno fotografiranje – učinkovitejše vstavljanje
Upravljanje z več privilegiji za preprečevanje zlorabe osebja
Vizualno podprto programiranje za lažje programiranje
Samodejna statistika proizvodnih podatkov – digitalizirana proizvodnja

Tehnične specifikacije

Model	CAM-20
Velikost stroja	1600 × 1600 × 1700 mm
Teža stroja	1500 kg
Napajanje	220V, 50-60Hz
Skupna moč	<4 kW
Dovod zraka	0.5-0.7 MPa
Poraba zraka	<50 L/min
Hrup	<75 dB
Velikost PCB	Standard: 70×70 – 450×550 mm Po meri: do 650×610 mm (2-stopenjski)
Natančnost vstavljanja	±0.05 mm
Hitrost vstavljanja	Teoretična: 0.52 s/kos (ne vključuje časa transporta PCB)
Število čeljusti	8

Zakaj izbrati TechWin?

Premium strojna oprema (THK vijaki, vodila, SMC pnevmatika, Panasonic servo itd.)
Visokokakovostna Korea LS integrirana kabelska napeljava za dolgo življenjsko dobo
Napreden vizualni modul z laserjem + CCD letečo kamero
Edinstveni algoritmi za DIP komponente
Specialne funkcije razvite za različne panoge
Visoka natančnost s CPK vrednostjo do 1.33–1.67
Sistem za spremljanje materiala za upravljanje več strojev
