Göpel BasicLine avtomatska optička inspekcija

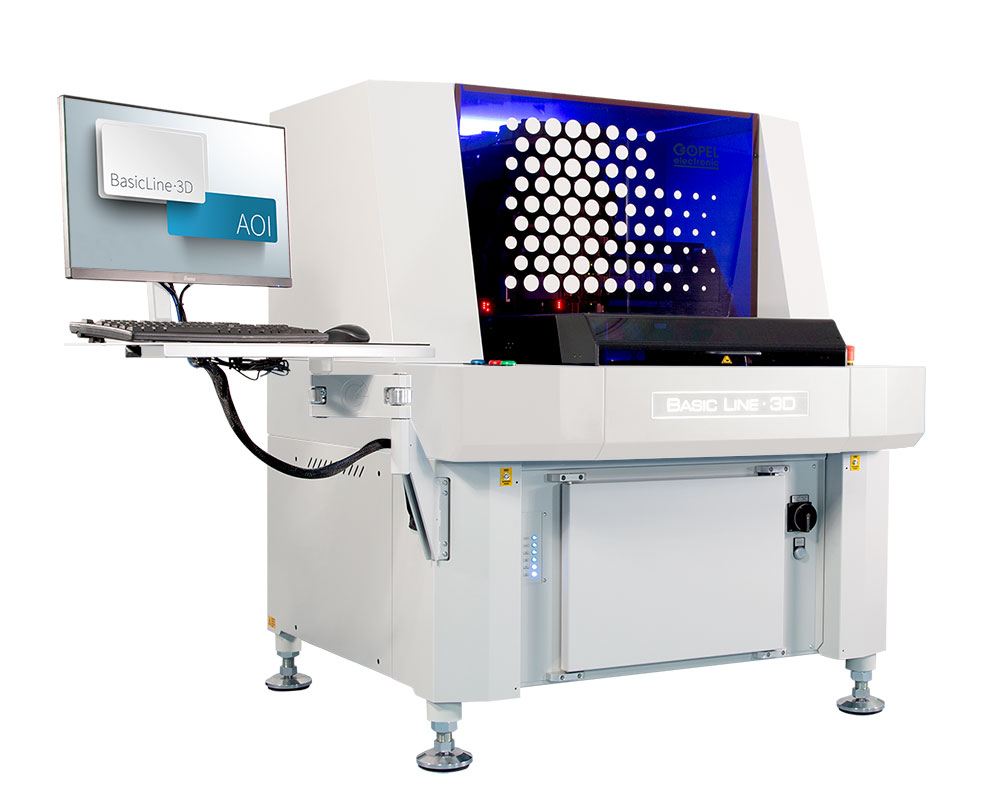

GOEPPEL Basic Line / Basic Line·3D – 2D/3D/360° Samostojni AOI Sistem

Fleksibilen Samostojni AOI • AI-podprto MagicClick Programiranje • 3D·ViewZ Kamera Modul • Maksimalna Zaznavnost Napak

Predstavitev

Basic Line / Basic Line·3D je fleksibilen samostojni AOI sistem, ki zagotavlja maksimalno zaznavnost napak z kombinacijo 2D, 3D in 360° poševnega pregleda. Z avtomatiziranim AI-podprtim generiranjem testnih programov (MagicClick) in opcijskim 3D·ViewZ kamera modulom ponuja izjemno enostavnost uporabe in visoko zanesljivost pregleda.

Glavne Značilnosti

Fleksibilen samostojni AOI sistem s kombiniranimi 2D/3D/360° tehnologijami
Avtomatizirano AI-podprto generiranje testnih programov z MagicClick
3D·ViewZ kamera modul s poševnim pogledom in rotacijskim pogonom (opcijsko)
Odlična kakovost slike z ortogonalno in poševno kamero
Edinstvena multispektralna / multidirekcijska osvetlitev
Spremenljive konfiguracije sistema in podatkovni vmesniki za enostavno integracijo
Uporablja se lahko tudi za 3D pregled spajkalne paste (SPI)

Tehnične Specifikacije

			Kategorija
			Parameter
			Specifikacija


			Območje Pregleda
			—
			510 × 350 mm (500 mm opcijsko)


			Prostor za Komponente
			Nad PCB
			40 mm


			Prostor za Komponente
			Pod PCB
			100 mm


			Kamera
			Ortogonalna
			Do 48 MP, 24-bitna barvna globina


			Poševni Pogled
			—
			Do 360° z prilagojenim fokusnim ravninom


			3D Merjenje
			—
			Z modulom 3D·ViewZ


			Dimenzije (Š×G×V)
			—
			1133 × 1142 × 1430 mm


			Teža
			—
			Približno 490 kg


Kategorija	Parameter	Specifikacija
Območje Pregleda	—	510 × 350 mm (500 mm opcijsko)
Prostor za Komponente	Nad PCB	40 mm
Prostor za Komponente	Pod PCB	100 mm
Kamera	Ortogonalna	Do 48 MP, 24-bitna barvna globina
Poševni Pogled	—	Do 360° z prilagojenim fokusnim ravninom
3D Merjenje	—	Z modulom 3D·ViewZ
Dimenzije (Š×G×V)	—	1133 × 1142 × 1430 mm
Teža	—	Približno 490 kg
