X-Line 3D avtomatska rentgenska inspekcija

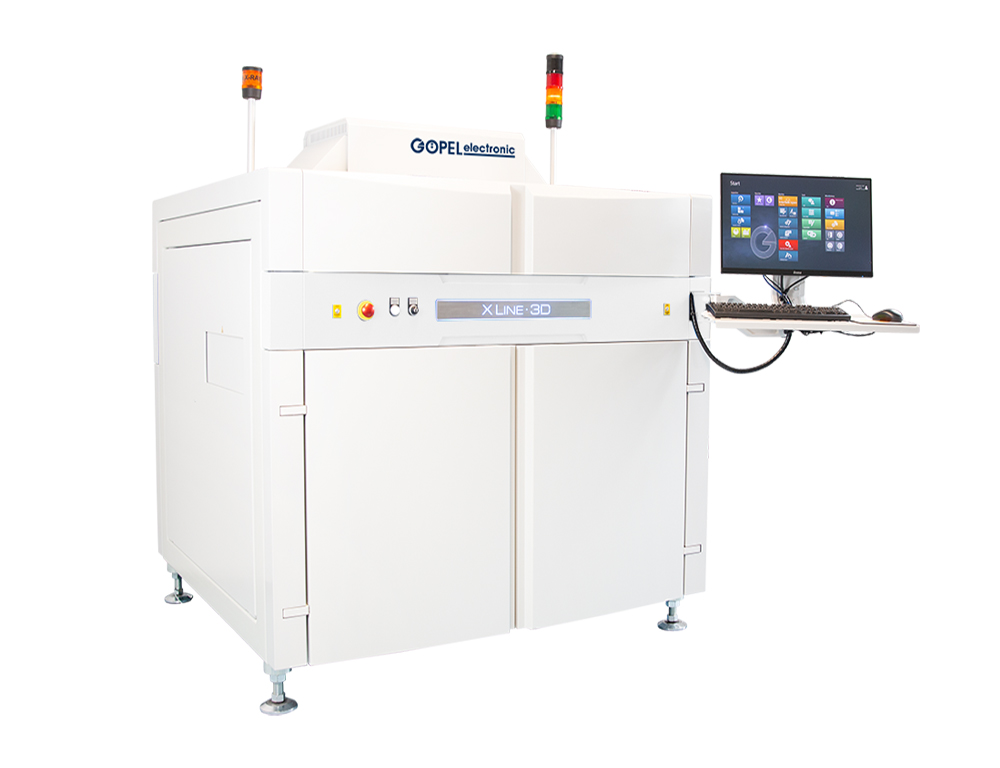

GOEPEL X-Line · 3D – High-End Inline 3D AXI Rentgenski Inspekcijski Sistem

Dvojno Stranska 3D Rentgenska Inspekcija • Planar CT Tehnologija • Hitra Inline Inspekcija • Analiza Skritih Spajkanih Spojev

Predstavitev

X-Line · 3D je GOEPEL-ova zastavna ladja med inline 3D Automated X-ray Inspection (AXI) sistemi. Omogoča visoko hitrostno, dvojno stransko 3D rentgensko inspekcijo kompleksnih elektronskih sklopov v masovni proizvodnji. Zahvaljujoč inovativni Planar CT tehnologiji in multi-angle slikovnemu zajemanju zagotavlja odlično vidljivost skritih spajkanih spojev (BGA, QFN, LGA, THT, press-fit zatiči itd.), ki jih optični AOI sistemi ne morejo pregledati.

Glavne Značilnosti

Prava inline 3D rentgenska inspekcija obeh strani ploščice
Visoko hitrostno paralelno zajemanje slik z MultiAngle detektorji
Napredna Planar CT (računalniška tomografija) za podrobno 3D analizo
Odlična zaznavnost praznin, head-in-pillow, kratkih stikov, premajhne količine spajke itd.
Karbantancno prosto 130 kV rentgensko vir
Tristopenjski sistem za neprekinjen potek (nalaganje – inspekcija – razkladanje)
Prilagodljiva integracija v MES / Industry 4.0 okolje
Popolna sledljivost in statistični procesni nadzor (SPC)

Tehnične Specifikacije

			Parameter
			Specifikacija

			Velikost PCB
			max. 450 × 400 mm (večje na zahtevo)

			Ločljivost
			6 – 20 μm (prosto izbirno)

			Rentgenski Vir
			130 kV, brez vzdrževanja

			Metode Inspekcije
			2D, 2.5D, 3D Planar CT

			Tehnologija Detektorja
			MultiAngle linijski detektorji

			Ciklusni Čas
			Ekstremno hiter inline cikel (odvisno od PCB)

			Dimenzije (Š×G×V)
			approx. 1596 × 1540 × 1720 mm

			Teža
			approx. 2.600 kg

Parameter	Specifikacija
Velikost PCB	max. 450 × 400 mm (večje na zahtevo)
Ločljivost	6 – 20 μm (prosto izbirno)
Rentgenski Vir	130 kV, brez vzdrževanja
Metode Inspekcije	2D, 2.5D, 3D Planar CT
Tehnologija Detektorja	MultiAngle linijski detektorji
Ciklusni Čas	Ekstremno hiter inline cikel (odvisno od PCB)
Dimenzije (Š×G×V)	approx. 1596 × 1540 × 1720 mm
Teža	approx. 2.600 kg
