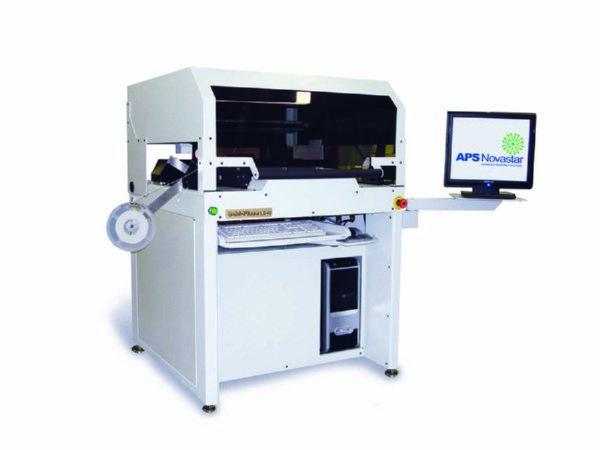

LS-serija Pick&Place SMT stroj





Automatski 4-pozicioni izmjenjivač mlaznica sa 4 mlaznice. Jednostavan za korištenje Windows ™ temeljen softver, uključujući CAD pretvorbe, softver za pregled panel ploče i samodiagnozu greške i kvara. Pozicioniranje doseže brzine do 4800 CPH. 96 pozicija 8mm-skih traka hranilica  (Model L60). On-the-fly komponente centrirane su pomoću prsta za centriranje*. (beskontaktna opcija *) Povjerljiva korekcija.

Najnoviji Pentium ™ PC sposoban za pozicioniranje 15 milijuna koraka komponenti 0201 pakiranja**. Komponenta za podizanje omogućuje precizno postavljanje komponenti sitnim korakom dok ujedino i zaštićuje krhke dijelove od oštećenja zbog prekomjerne sile.
** sa (L-GS) staklena vaga sa digitalnim davačem.



Opcije



  • Tekući respršivač paste za lemljenje ili adhezivnog ljepila

  • *Touchless Cyberoptics® laser centering system



  • Sekundarni 4-pozicije izmjenjivač mlaznica

  • Linearni digitalni stakleni davač za krajnju točnost i pouzdanost

  • SuperStrip™ hranilice za podizanje kratkih traka

  • SmartCount™ elektro-optička hranilica

  • Tube Bulk or tray feeders

  • Automatski pouzdani ispravljač

  • Mikro mlaznice i/ili Multi-Mikro mlaznice za manje komponente



DDM Novastar catalog





Max. mera panela L60 343 x 813 mm
Max. mera panela L40 343 x 560 mm
Max. mera panela L20 343 x 305 mm
Max prostor pomaka L60 560 x 813 mm
Max prostor pomakaL40 560 x 560 mm
Max prostor pomaka L20 560 x 305 mm
Max. pomak Z osovine 38 mm
Debljina Pcb ploče 0.5 mm - 4.0 mm
Tipična brzina postavljanja  2500 - 4800 komponenata/sat



Max. brzina postavljanja 4800 komponenata/sat
Točnost postavljanjat ±0.015 mm standard, ±0.0025 mm*
Min. veličina komponente 0603 standard, 0201*
Fine pitch mogućnost 0.635mm-od, 0.508mm-do*
Max. mera komponenata 35 mm x 35 mm
Max broj pozicija hranilicae 32(L20), 64 (L40), 96 (L60)
Traka hranilica 8, 12, 16, 24, 32*, 44mm*
Vibra hranilica 8, 12, 16, 24, 32 mm



POGLEDAJTE VIDEO
