SPECIAL AND EXCELLENT
PERFORMANCE
EQUIPMENT
Tehnički podaci
| HIT520Smart | Tehnički podaci | |
|---|---|---|
| Stencil | Min. mjera | 650x550 mm |
| Max. mjera | 1200x736 mm | |
| PCB | mjera | 80x80~850x550 mm |
| Debljina / Težina | 0.4 mm~6 mm / 10kg | |
| Dolnja razdaljina | 17 mm | |
| Smjer transporta | lijevo->desno/ desno->lijevo (opcija) | |
| Noževi | Tip noževa | metalni noževi/HIT GUN (pumpa za pastu) |
| Duljina | 250 mm, 350 mm, 420 mm, 460 mm, 600 mm | |
| Smjer pomicanja | pokret po X osi | |
| Tiszkanje | Točnost / brzina | ±12.5 μm @ 6 sigma/ 1~300mm/s |
| 11s (Isključeno vremena tiskanja) | ||
| Fiducial | Tip | korisnik definira |
| Mjera | 0.5 mm~3 mm | |
| Broj označaja | dva, tri, četiri | |
| Snap off | Tip | vakuum / dekompresija |
| Brzina / Udaljenost | 0.5 mm/s~ 30 mm/s / 0~5 mm | |
| Sustav za čisćenje | Tip | suhi / mokri / vakuum / zrak |
| Glava za čisćenje | silikonska podloga | |
| 2D Inspekcija | Kamera | 8.5 mm x 8 mm, CIS 640 x 480 Japan |
| Inspekcija | malo lema ili nedostatak | |
| Mjera inspekcije | 0.3 mm | |
| Max prozora za podučavanje | 500 dostupnih | |
| SPI komunikacija | Tip | offset tiskanja i čišćenje |
| Sustav klimatizacije | PC kontrolni sustav (opcija) | |
| Mjera, napajanje,... | Veličina / Težina | 2580 x 1755 x 1430 mm/ 1000 kg |
| Napajanje / dovod zraka | 220 V± 20V, 2KW 50/60 Hz/ 4~6/cm2 | |
| Operacijski sustav | Windows XP, Flash Memory tip HDD |

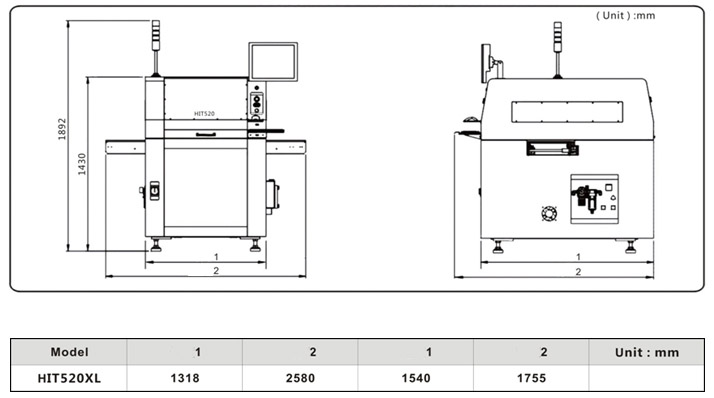

MJERA STROJA
