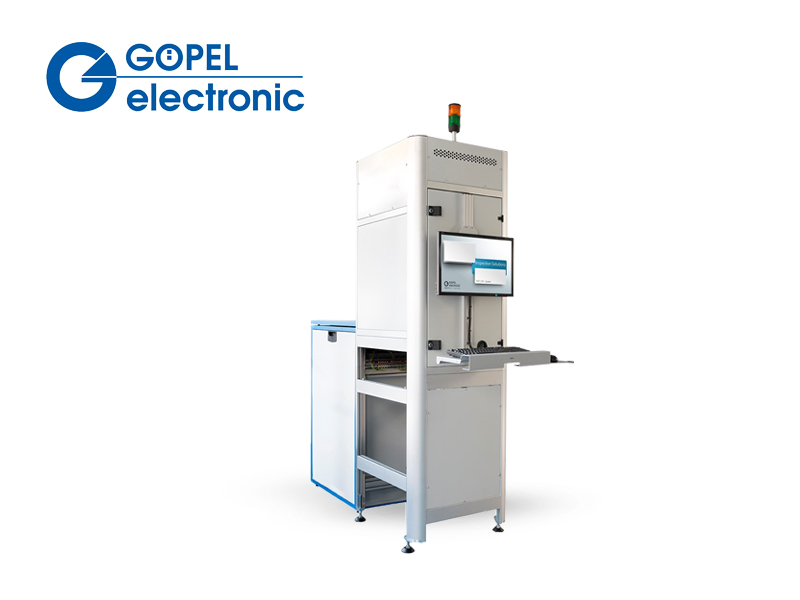

MultiCam Line - Inline AOI system for THT placement inspection with unique test speed



Sustav AOI velike brzine na temelju modula MultiEyeS inovativna kamera





  • Dosad ne viđenja brzina inspekcije do 300 cm²/s
  • Nepotrebno održavanje, jer nema pokreta kamere (x/y ose)
  • Smanjena podna površina
  • Visina komponente / dubina polja do 100 mm



Integracija procesa



Multicam Line može se lako integrirati i izuzetno štedi prostor u tvornici. Tipična primjena je izgradnja sustava na već postojeće transportera. Mala razdaljina nogu od samo 660 mm x 760 mm, široko područje inspekcije od 490 mm x 390 mm pokrivena.



Sljedivost



GÖPEL firma nudi mnoge daljnje korake za odabir, sortiranje i preradu. Takođe postoji nekoliko vrsta otkrivanja serijskog broja. Proizvedeni i pregledani PCB mogu se pratiti bez ograničenja. Svi rezultati su pohranjeni u specifičnoj bazi podataka i mogu se ponovno koristiti. Konkretno, SPC modul za statističku analizu grešaka je koristan alat za identifikaciju vrste kvara i njihovo porijeklo.



Nova verzija softvera pruža dodatne sučelja za spajanje sa kvalitetu, tvornica i sustava sljedivosti su u skladu sa ZVEI standardom ili prema specifičnim zahtjevima kupca.



Brzina

Nenadmašna brzina testa postiže do 300 cm²/s pomoću inovativne MultiEyeS slike.
Bez pomeranja modula kamere, cijela slika je otkrivena i pregledana jednom trenutku.
Eliminacijom pokreta sustava sa osovinom, Multicam Line nema potrebu za održavanje.



Program

Pilot AOI program pruža znčajne funkcije za prepoznavanje komponenata, lemni spoj i kratki pregled, OCR, provjeru boja kao i inspekciju paste za lemljenje.

Inteligentno prepoznavanja komponenata se temelji na automatskom stvarnju fotografije, kvalitet lemnog spoja je određena složenim analizama sive vrijednosti primjenom različitih tipova rasvjete.



Tehnička specifikacija

Stjecanje slike



Red multi-kamera sa 120 megapixel





Dubina boja



24 Bit



Dubina polja



100 mm



Integracija





sa transporterima





Inspekcija područja





Prisutnost, točnost lokacije, polaritet i označavanje (OCR) kod THT komponenata





Rasvjeta sistema



TOP LED



Brzina inspekcije



bis zu 300 cm2/s



Veličina inspekcije



490 mm x 390 mm / moguća veća područja



Max. inspekcija visine / dubina područja



100 mm



Zazor komponenta



100 mm

Program

PILOT AOI



Električni priključak



230 VAC



Dimenzije

660 mm x 760 mm x 2475 mm
