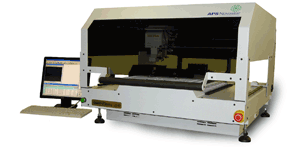

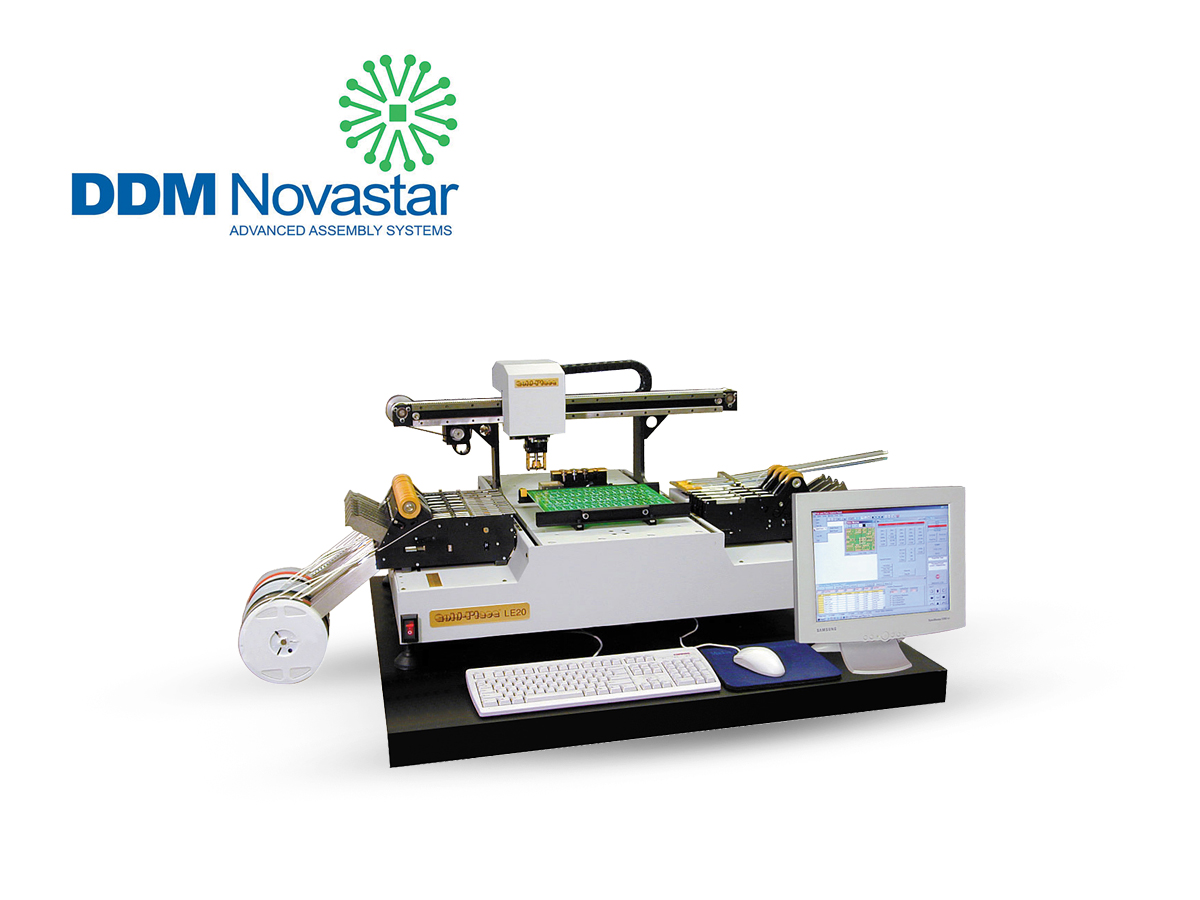

LE-series SMT stroj za Pick&Place




Automatski 4-pozicioni izmjenjivač mlaznica sa 4 mlaznice. Jednostavan za korištenje Windows ™ temeljen softver, uključujući CAD pretvorbe, softver za pregled panel ploče i samodiagnozu greške i kvara. Pozicioniranje doseže brzine do 4800 CPH. 96 pozicija 8mm-skih traka hranilica  (Model L60). On-the-fly komponente centrirane su pomoću prsta za centriranje*. (beskontaktna opcija *) Povjerljiva korekcija. Najnoviji Pentium ™ PC sposoban za pozicioniranje 15 milijuna koraka komponenti 0201 pakiranja**. Komponenta za podizanje omogućuje precizno postavljanje komponenti sitnim korakom dok ujedino i zaštićuje krhke dijelove od oštećenja zbog prekomjerne sile.
** sa (L-GS) staklena vaga sa digitalnim davačem.

Opcije

Tekući respršivač paste za lemljenje ili adhezivnog ljepila
*Touchless Cyberoptics® laser centering system
Sekundarni 4-pozicije izmjenjivač mlaznica
Linearni digitalni stakleni davač za krajnju točnost i pouzdanost

SuperStrip™ hranilice za podizanje kratkih traka
SmartCount™ elektro-optička hranilica
Tube Bulk or tray feeders
Automatski pouzdani ispravljač
Mikro mlaznice i/ili Multi-Mikro mlaznice za manje komponente



DDM Novastar catalog



LE-40V





Max PCB prostor LE40 343 x 560 mm
Max PCB prostor LE20 343 x 305 mm
Max prostor za transport L40 560 x 560 mm
Max prostor za transport L20 560 x 305 mm
Max. pomak Z osovine 38 mm
Debljina Pcb ploče 0.5 mm - 4.0 mm
Tipična brzina postavljanja 1500 - 3500 db/h



Max. brzina postavljanja 3500 db/h
Točnost postavljanja ±0.015 mm
Min. veličina komponente 0603
Fine pitch mogućnost 0.635mm-od, 0.508mm-do
Max. mera komponenata 35 mm x 35 mm
Max broj pozicija hranilica 32(LE20), 64(LE40)
Traka hranilica 8, 12, 16, 24, 32*, 44mm*
Vibra hranilica 8, 12, 16, 24, 32 mm
